2. Firewall

Un firewall è un meccanismo di protezione hardware e/o software che permette di controllare le connessioni in ingresso e in uscita e applicano delle regole di blocco e filtraggio.

Esistono diversi tipi di firewall che operano a diversi livelli:

• Network Firewall: operano nel network layer analizzando gli header IP, TCP e UDP
• Host-based Firewall: fanno deep packet inspection nell’application layer, richiedendo però maggiori risorse computazionali. SOno efficaci contro malware, exploit di vulnerabilità note, comportamenti dannosi delle applicazioni, …

Studieremo quindi il Network Firewall.

Il packet filtering operato dai firewall può essere:

• Stateless: ogni pacchetto viene analizzato singolarmente sulla base di campi statici (indirizzo sorgente, indirizzo di destinazione, …)
• Stateful: tiene traccia delle connessioni TCP/degli scambi UDP in corso, discriminando le connessioni legittime da quelle sospette.

In entrambi i casi il firewall contiene una tabella di regole. Ogni regola contiene delle caratteristiche del pacchetto:

• Indice: più basso l’indice più alta la priorità della regola. Se un pacchetto fa match con più regole, il firewall intraprenderà l’azione della regola con indice minore.
• IP Sorgente
• Porta Sorgente
• IP Destinatario
• Porta Destinazione
• Azione: indica che azione intraprendere nei confronti dei pacchetti. Possono essere:
  • DROP: scarta il pacchetto
  • ACCEPT: accetta il pacchetto

Nel caso di firewall stateful sono presenti anche altri campi, ma non ci poniamo questo problema per ora.

Per ogni pacchetto il firewall compie tre azioni:

1. Analizza l’header
2. Scorre la tabella delle regole
3. Se il pacchetto corrisponde alle caratteristiche delal regola, intrapende l’azione

Ipotizzando una rete locale 222.22.0.0/16 e vogliamo:

• Impedire l’accesso a Internet dall’interon della rete
• Consentire l’accesso dalla rete esterna 111.11.0.0/16 alla sottorete locale 222.22.22.0/24, impedendo però a 111.11.11.0/24 di accedere alla sottorete locale 222.22.22.0/24

Un esempio di firewall è il seguente:

A seconda della regola di default (ultima riga della tabella), il firewall può essere:

• Inclusivo (blocca tutto): sicuro ma scomodo, poiché necessita che per ogni pacchetto vada inserita una nuova regola
• Esclusivo (consente tutto): comodo ma insicuro, poiché devo prevedere le regole che ritengo utili per la sicurezza.

3. netfilter e iptables

All’interno del kernel Linux il componente netfilter offre le funzionalità di:

• stateless/stateful packet filternig
• NA[P]T: estensione del NAT che consente di mappare molti indirizzi diversi in un unico IP.

iptables invece è il programma CLI che server per configurare le tabelle di reogle.

In particolare iptables lavora su diverse tabelle (tables), ogniuna con una specifica funzionalità.

Ogni tabella contiene diverse catene, dette chains, che contengono una lista di regole da applicare a una categoria di pacchetti.

Andiamo a studiare in particolare le tabelle filter e nat.

3.1. Tabella filter

La tabella filter ha 3 catene:

• INPUT: per i pacchetti in ingresso destinati ai processi locali
• OUTPUT: per i pacchetti in uscita dai processi locali
• FORWARD: per i pacchetti in transito che vanno inoltrati ad altri host.

Per visualizzare le regole:

sudo iptables [-t table] -L [chain]

La tabella di default è proprio filter, mentre nel caso in cui non si specifichi una catena vengono vidualizzate tutte:

sudo iptables -L INPUT

Chain INPUT (policy ACCEPT) target prot opt source destination

sudo iptables -t nat -L

Chain PREROUTING (policy ACCEPT) target prot opt source destination

Chain INPUT (policy ACCEPT) target prot opt source destination

Chain OUTPUT (policy ACCEPT) target prot opt source destination

Chain POSTROUTING (policy ACCEPT) target prot opt source destination

Vediamo adesso uan serie di comandi per manipolare le tabelle:

# Aggiungere una regola in fondo alla catena
sudo iptables [-t table] -A chain rule-specification

# Aggiungere una regola in una posizione specifica (o in cima se lasciato vuoto)
sudo iptables [-t table] -I chain [num] rule-specification

# Rimuovere una regola dalla catena
sudo iptables [-t table] -D chan rule-specification
sudo iptables [-t table] -D chan num

# Rimuovere tutte le regole dalla/e catena/e
sudo iptables [-t table]  -F [chain]

# Cambiare la regola di default
sudo iptables [-t table] -P target

rule-specification è una stringa in cui possiamo specificare:

Un aspetto importante da sottolineare è che le regole non vengono salvate permanentemente. È quindi necessario reimpostarle ad ogni avvio del sistema. Un modo utile per farlo è:

# Salviamo le regole
sudo iptables-save > file

# Carichiamo le regole
sudo iptables-restore < file

4. NAT

Il NAT permette ai dispositivi all’interno di una rete di utilizzare degli indirizzi IP locali, che vengono tutti tradotti come un unico indirizzo IP pubblico.

Attraverso il meccanismo di port translation può modificare internamente gli header delle richieste manipolando le porte e gli indirizzi IP dei pacchetti, salvando all’interno delle tabelle le regole di traduzione.

La tabella nat ha 3 catene:

• PREROUTING: per fare il D-NAT, ovvero alterare l’indirizzo/porta di destinazione dei pacchetti in arrivo
• OUTPUT: per fare D-NAT dei pacchetti in uscita dai rocessi locali prima del routing
• POSTROUTING: per fare il S-NAT, ovvero alterare l’indirizzo/porta sorgente dei pacchetti in partenza

Per settare una nuova conversione per la traduzione da indirizzo IP locale a IP pubblico:

sudo iptables -t nat -A POSTROUTING -s 192.168.0.2 -j SNAT --to-source 151.162.50.2

Invece se volessimo fare la conversione inversa nel momento dell’arrivo della risposta:

sudo iptables -t nat -A PREROUTING -d 151.162.50.2 -j DNAT --to 192.168.0.2

Invece per impostare una nuova regola per mappare più richieste di client diversi sulla stessa porta in porte diverse:

sudo iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT --to-source 151.162.50.1:4001-4100

Per reindirizzare tutte le richieste ad una porta ad un determinato dispositivo:

sudo iptables -t nat -A PREROUTING -p tcp --dport 80 -j DNAT --to 192.168.0.55:80

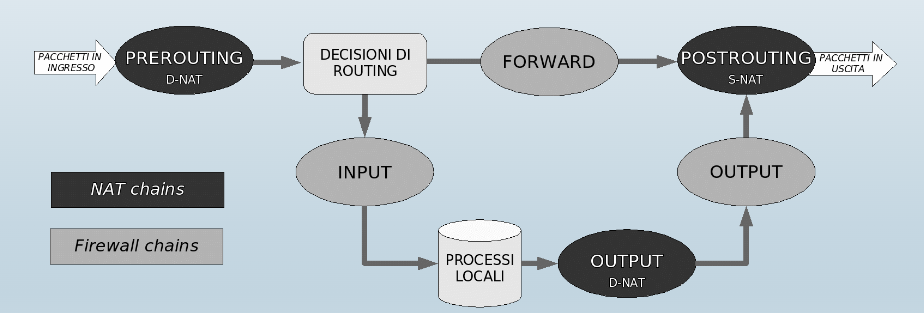

Le catene di filter e nat sono disposte in modo che filter veda indirizzi e porte reali:

5. Firewall Stateful

Possiamo specificare nelal regola un criterio basato sullo stato della connessione TCP di cui un pacchetto fa parte.

A esempio possiamo rendere accessibile via ssh (port 22) un host (192.168.10.1) solo per il computer dell’amministratore (192.168.10.5), e che non possa farlo da solo:

sudo iptables -P DROP

# Permetti le connessioni ssh dall'amministratore verso l'host
sudo iptables -A INPUT -p tcp -i -s 192.168.10.5 -d 192.168.10.1 --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT

sudo iptables -A OUTPUT -p tcp -o eth0 -s 192.168.10.1 -d 192.168.10.5 --sport 22 -m state --state ESTABLISHED -j ACCEPT

Un altro esempio può essere quello di un firewall che blocca le connessioni dall’eserno ma permette quelli che partono dalla rete locale:

sudo iptables -A FORWARD -s 192.168.10.0/24 -i eth0 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -d 192.168.10.0/24 -i eth0 -m state --state RELATED,ESTABLISHED -j ACCEPT

# OPPURE #
sudo iptables -A FORWARD -s 192.168.10.0/24 -i eth0 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -d 192.168.10.0/24 -i eth0 -m state --state NEW -j DROP

Un ulteriore esempio può essere quello dell’utilizzo del firewall per proteggersi dal SYN flooding:

sudo iptables -A INPUT -p tcp --syn -m limit --limit 1/s -j ACCEPT
